Các phương pháp lao lắp dầm super T trong xây dựng cầu

Dầm super T đang dần một trong những giải pháp kết cấu quan trọng trong lĩnh vực xây dựng. Vậy có những phương pháp lao lắp dầm super T nào được sử dụng? Trong bài viết này, Xây Dựng Phát Đạt sẽ cùng bạn đọc phân tích sâu hơn vào phương pháp lao lắp, cách sử dụng giàn lao dầm super T trong xây dầm cầu một cách đầy đủ, chi tiết!

 Lao lắp dầm super T trong xây dựng cầu

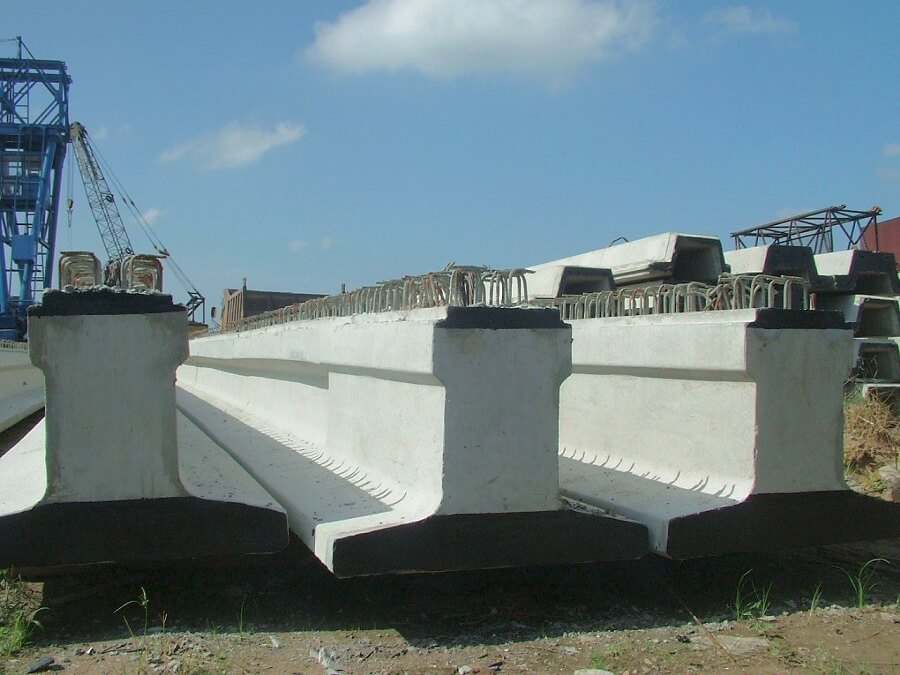

Dầm super T là gì?

Dầm super T là một loại dầm bê tông dự ứng lực, thường được ứng dụng trong các công trình kết cấu hạ tầng giao thông, đặc biệt là các công trình cầu. Loại dầm này khi nhìn từ mặt cắt ngang có hình dáng chữ T, phần trên rộng và phần thân dầm hẹp hơn. Với thiết kế này sẽ giúp dầm tăng cường khả năng chịu tải đồng thời có thể sử dụng cho các nhịp cầu dài mà không cần nhiều trụ đỡ.

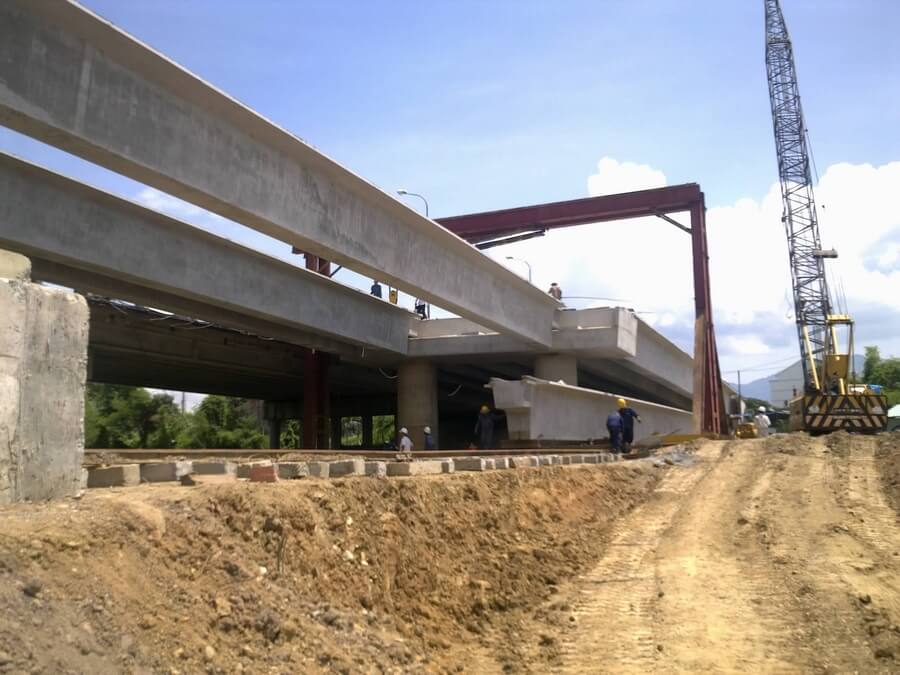

Khái quát công việc lao lắp dầm super T

Công việc lắp đặt dầm lên vị trí mố trụ sẽ được gọi là lao lắp. Công tác lao lắp dầm super T sẽ được thực hiện với việc sử dụng các thiết bị nâng hạ chuyên dụng theo nhiều phương pháp khác nhau. Công đoạn này đòi hỏi thợ tay nghề kỹ thuật cao và sự phối hợp nhịp nhàng giữa các đội thi công nhằm đảm bảo dầm được lắp đặt một cách an toàn, chính xác vào mố trụ.

Khái quát công việc lao lắp dầm super T

Phương pháp lao lắp dầm super T

Có 2 phương pháp lao lắp dầm super T:

Phương pháp lao lắp ngang

Đối với phương pháp lắp ngang sẽ được thành 3 phương pháp riêng biệt gồm:

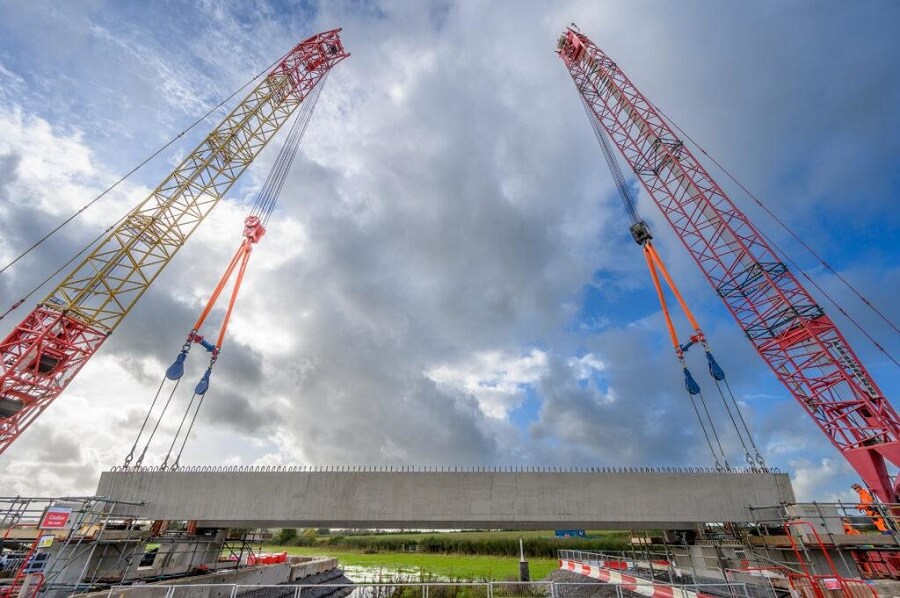

1. Phương pháp Lao lắp trên bộ bằng cách dùng 02 cẩu bánh xích 70 - 80 tấn

Đối với phương pháp này, 2 cầu bánh xích nâng dầm và phối hợp dịch chuyển - quay - nâng để định vị chính xác đầu dầm vào vị trí gối cầu theo thiết kế. Cứ tại mỗi nhịp sẽ cần bằng tạm tương đối ổn định để hai cẩu bánh xích vừa có dầm vừa dịch chuyển, vào ra, điều chỉnh đưa dầm vào vị trí.

Công việc này cần phải thực hiện một cách cẩn trọng nhằm đảm bảo ổn định lật của cần trục và sự an toàn đối với dầm cầu. Do đó cần đòi hỏi thợ điều khiển có trình độ kỹ năng chuyên môn cao để đáp ứng công việc.

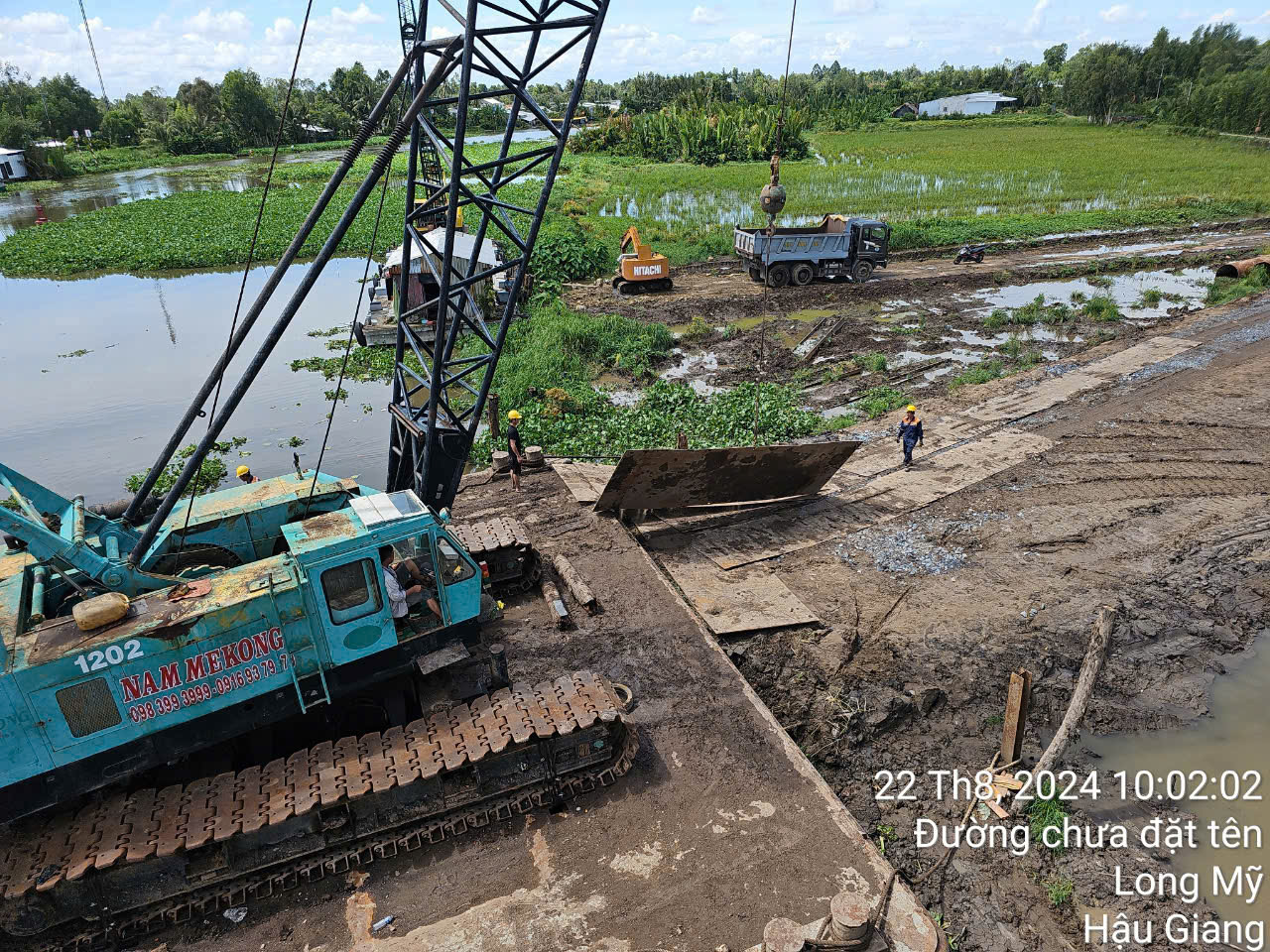

2. Phương pháp dùng hai cẩu bánh xích đặt trên xà lan, lao lắp cho các nhịp có vị trí trên mặt nước

Phương pháp này kết hợp chuyển động nâng, quay của cần trục với dịch chuyển của 2 xà lan để đưa dầm vào vị trí lắp đặt. Đối với phương pháp này cũng yêu cầu kỹ năng tay nghề và phối hợp thuần thục giữa thợ vận hành cẩu và vận hành xà lan.

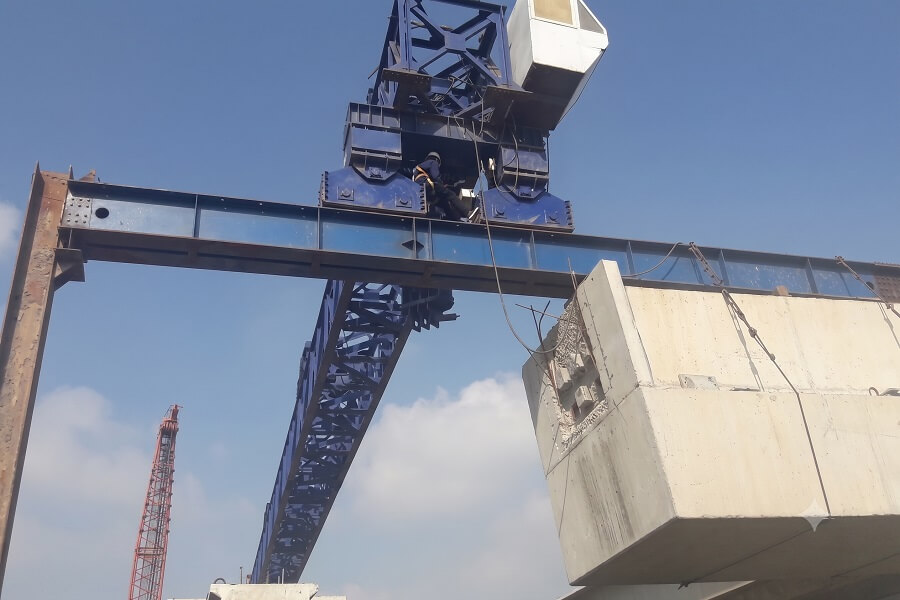

Phương pháp lao lắp ngang dầm super T

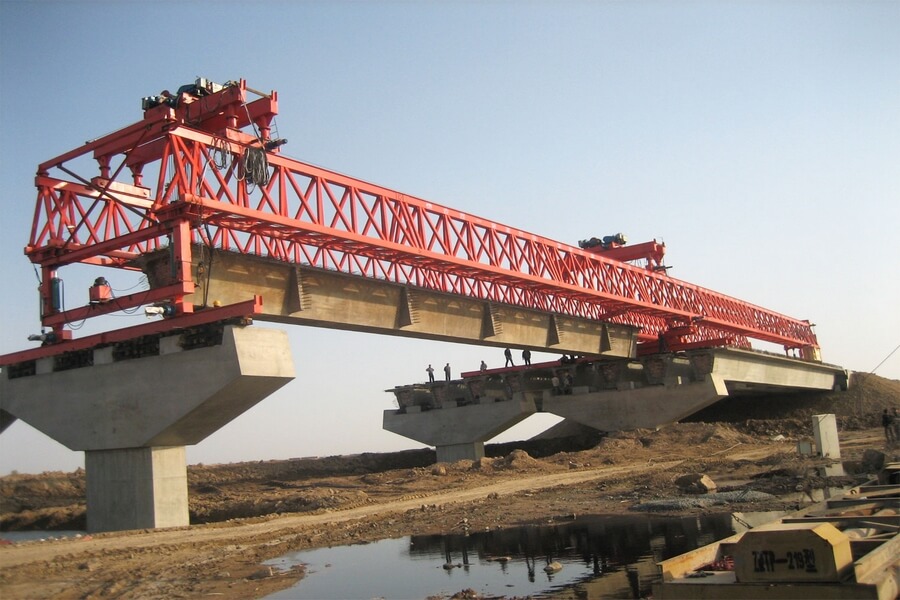

3. Phương pháp lao lắp bằng giàn lao dầm super T chuyên dùng

Phương pháp này sẽ dùng giàn lao lắp chuyên dùng, đây là một dạng cổng trục chân ngắn được đặt trên hai xà mũ của trụ. Cơ cấu nâng của giàn lao có chiều cao nâng lớn, tải trọng yêu cầu 2 đầu cơ cấu nâng khoảng 75 tấn, khẩu độ rau có thể thay đổi tùy vào nhịp lao lắp.

Giàn lao dầm lấy dầm từ xe và rơ mooc chở dầm hoặc xà lan đã vận chuyển đến nhịp, nâng lên và đưa vào vị trí lắp đặt nhanh chóng nhờ tâm móc đã được điều chỉnh tương đối với vị trí đạt đặt dầm.

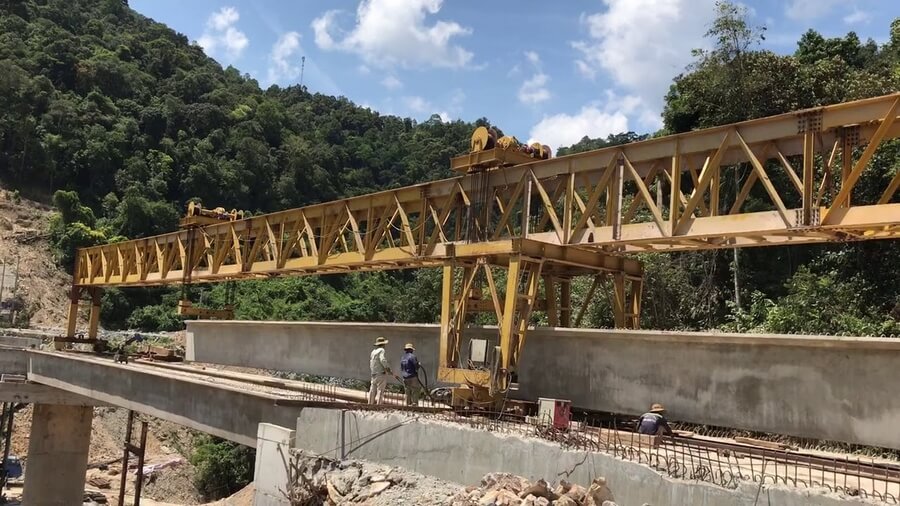

Phương pháp lao lắp dọc

Đối với phương pháp này sẽ dùng giàn lao lắp chuyên dùng, đây là một dạng cổng trụ có 3 chân gồm:

- 2 chân được đặt trên xà mũ của trụ hoặc mặt sàn đã được đổ bê tông nhằm đảm bảo cường độ chịu lực.

- 1 chân được đặt dưới mặt bằng lấy dầm.

Giàn lao sẽ lấy dầm từ xe và rơ mooc chở dầm hoặc xà lan đã vận chuyển đến nhịp được nâng lên và đưa vào vị trí lắp đặt theo phương dọc cầu.

Phương pháp lao lắp dọc

Phạm vi áp dụng đối với giàn lao lắp dầm super T

Phạm vi áp dụng cho các công trình vận chuyển và lao lắp trên bộ và công trình vận chuyển đường thủy hay lao lắp trên mặt nước…Vì quy mô số lượng dầm lớn nên việc lên kế hoạch thực hiện của công trình tương đối dài.

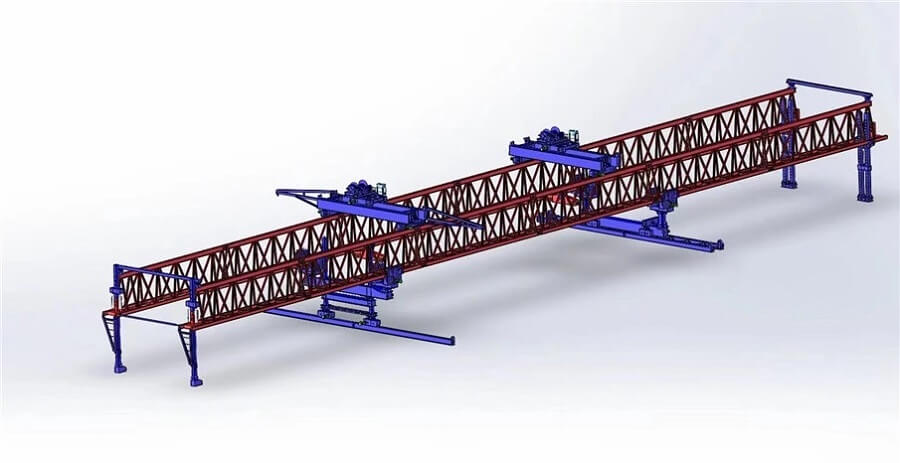

Ưu nhược điểm của giàn lao lắp dầm super T

Ưu điểm

- Ưu điểm của việc lao lắp dầm super T bằng giàn lao có thể kể đến như:

- Được thiết kế chuyên dụng cho công tác lao lắp nên dàn lao có tính sử dụng ưu việt.

- Các thao tác nâng, chuyển, lắp đặt dầm đơn giản, chỉ cần 1 người vận hành nên so với việc dùng 2 cẩu bánh xích, dàn lao lắp có năng suất cao hơn, an toàn, hiệu quả và phù hợp với những điều kiện lao phóng với chiều cao tối thiểu >= 15m.

Nhược điểm

- Phải dời giàn sau mỗi nhịp hoàn thành lắp, cần có cẩu phục vụ di dời.

- Cần cung cấp đủ nguồn điện để hoạt động

- Tuy nhiên đối với công đoạn di dời cũng được thực hiện một cách nhanh chóng.

Ưu nhược điểm của giàn lao lắp dầm super T

Cách sử dụng giàn lao dầm super T trong lao lắp dầm cầu super T

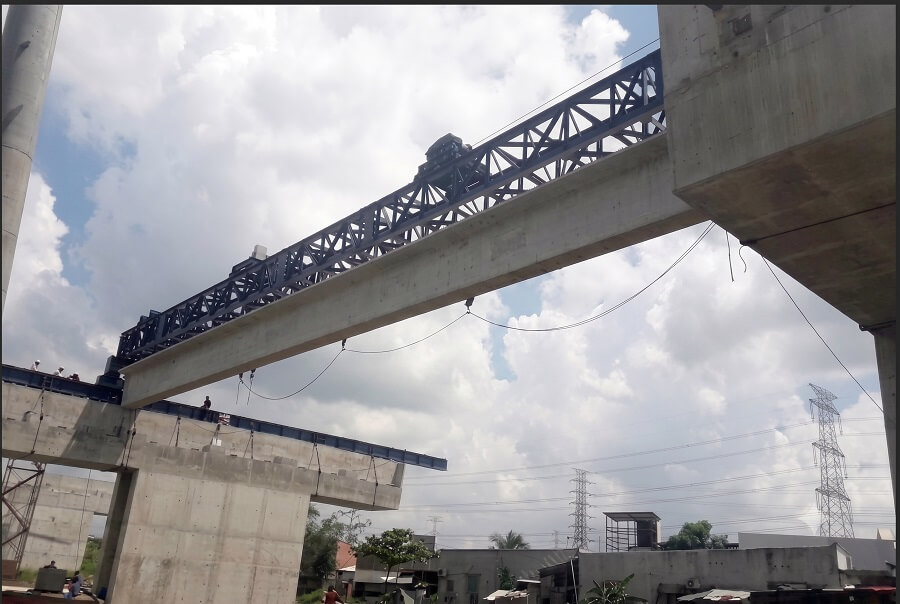

Trong bài viết này chúng ta sẽ đề cập đến một dàn lao điển hình có cấu tạo dầm chính thân giàn là các modun kết cấu thép dạng thanh.

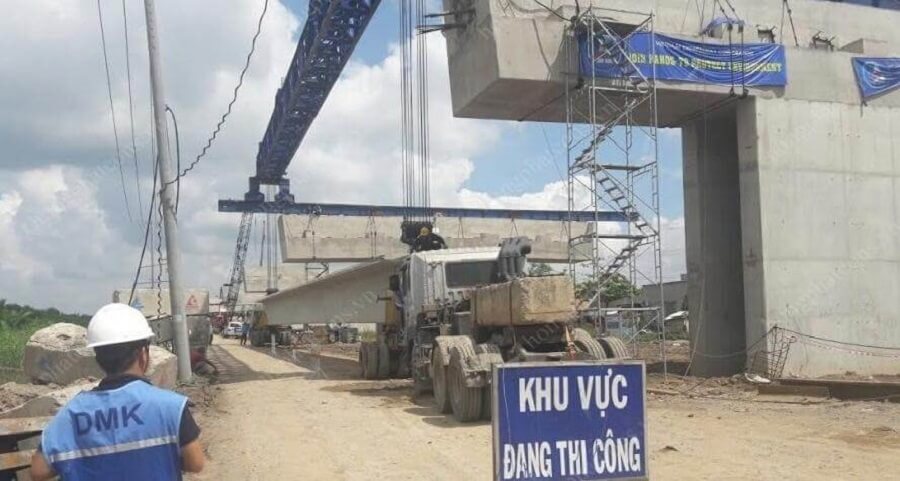

- Bước 1: Đầu tiên sẽ chuẩn bị mặt bằng để xe vận chuyển tiếp cận, áp sát nhịp sẽ lắp dầm.

- Bước 2: Lắp đặt dầm và ray trên xà mũ của 2 trụ nhịp, đảm bảo chính xác khẩu độ và cao độ của hai đường chạy. Đảm bảo dàn không bị trật bánh, kẹt bánh khi di chuyển.

- Bước 3: Lắp tổ hợp thiết bị tại công trình, đảm bảo tuân thủ các quy định tháo lắp. Định vị chính xác các mối lắp ghép, kiểm soát chặt chẽ tình trạng biến dạng giãn dài (chảy) các bu lông sau mỗi lần tháo lắp. Kiểm tra lực xiết của thiết bị xiết bu lông và quy định về quy trình xiết bu lông để tạo được lực liên kết đều của các modun dàn.

- Bước 4: Lắp dàn lên đường chạy trên hai dầm ray, chạy thử và kiểm tra tình trạng cơ cấu di chuyển và sự sự trùng khớp bánh xe và tim ray. Kiểm tra hoạt động của các bộ phận an toàn như phanh hãm, mố giới hạn chống trôi. Sau đó treo tải tĩnh 2 giờ tại vị trí công xôn, kiểm tra tình trạng các mối ghép liên kết mo dun của dàn. Kiểm tra an toàn của cáp, tời và móc treo tải…

Sau khi thử tải tĩnh xong, tiến hành chạy thử và hiệu chỉnh với chế độ có tải và tải động. Các bước trên là công việc kiểm tra nội bộ theo quy định và cần lập biên bản lưu hồ sơ quản lý thiết bị.

Tiến hành kiểm định giàn lao theo Quy phạm an toàn Thiết bị nâng (Quy chuẩn kỹ thuật quốc gia QCVN 7: 2012/BLĐTBXH về an toàn lao động đối với thiết bị nâng.).Việc kiểm định do Cơ quan kiểm định độc lập được yêu cầu thực hiện

- Bước 5: Kiểm tra các yếu tố an toàn khác trên mặt bằng thi công, lắp các biển báo nguy hiểm và hạn chế bên dưới khu vực lao lắp.

Cách sử dụng giàn lao dầm super T trong lao lắp dầm cầu super T

Những lưu ý khi sử dụng giàn lao dầm super T để lao lắp dầm super T

Người vận hành dàn lao lắp cần có chứng chỉ vận hành thiết bị nâng phù hợp.Tất cả các công nhân vận hành và làm việc lao lắp phải được học và kiểm tra ATLĐ trong XD và đặc thù công trường lao lắp.

Công tác lao lắp dầm super T không chỉ đòi hỏi sự am hiểu về kỹ thuật và còn yêu cầu sự phối hợp chặt chẽ giữa các bộ phận thi công nhằm đảm bảo an toàn và chất lượng công trình. Nếu bạn đọc có những thắc mắc liên quan đến dầm super T hay công tác lao lắp dầm super T hãy liên hệ Xây Dựng Phát Đạt thông qua hotline 0967 374 466 hoặc 0937668733 - 090307317 để được hỗ trợ!.
