Bãi đúc dầm Super T là nơi diễn ra quá trình sản xuất và đúc dầm bê tông dự ứng lực Super T, giúp tạo ra những cấu kiện bê tông chất lượng cao, đáp ứng các yêu cầu khắt khe về kỹ thuật và độ bền. Trong bài viết này, Xây Dựng Phát Đạt sẽ cung cấp tổng quan chi tiết về quy trình chuẩn bị bãi đúc dầm Super T, giúp bạn có cái nhìn rõ ràng hơn về các yêu cầu kỹ thuật và yếu tố cần thiết cho công trình.
* GIỚI THIỆU:
- Dầm super T có nguồn gốc từ Australia đã được áp dụng lần đầu vào Việt Nam tại công trình cầu Mỹ Thuận ( hoàn thành năm 2000). Từ đó đến nay, dầm super T được ứng dụng cho rất nhiều dự án giao thông lớn của quốc gia: Ở phía Nam, Cầu Cần Thơ, Đường cao tốc SG – Trung Lương, Tp HCM- Long Thành- Dầu Giây, Bến Lức - Long Thành và nhiều dự án giao thông khác trên cả nước.
- Các phương thức sản xuất dầm: Dầm Super T được sản xuất cung cấp như cấu kiện đúc sẵn tại nhà máy với các thiết kế tiêu chuẩn hoặc được đặt sản xuất theo thiết kế của công trình.
- Dầm super T cũng có thể đúc tại chân công trình hoặc sản xuất tập trung gần khu vưc công trình tùy vào các điều kiện về vận chuyển và lao lắp.

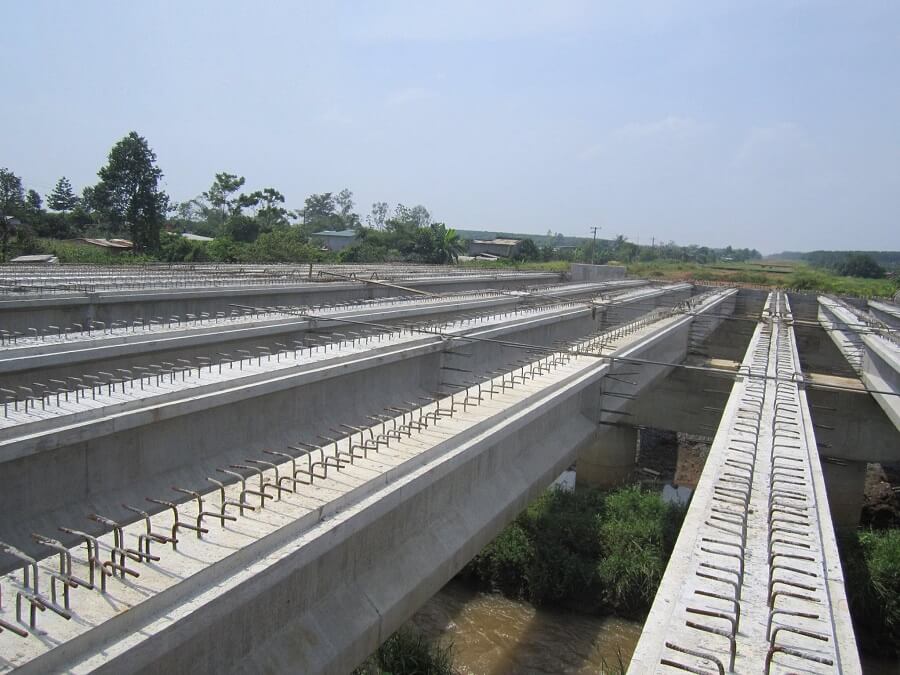

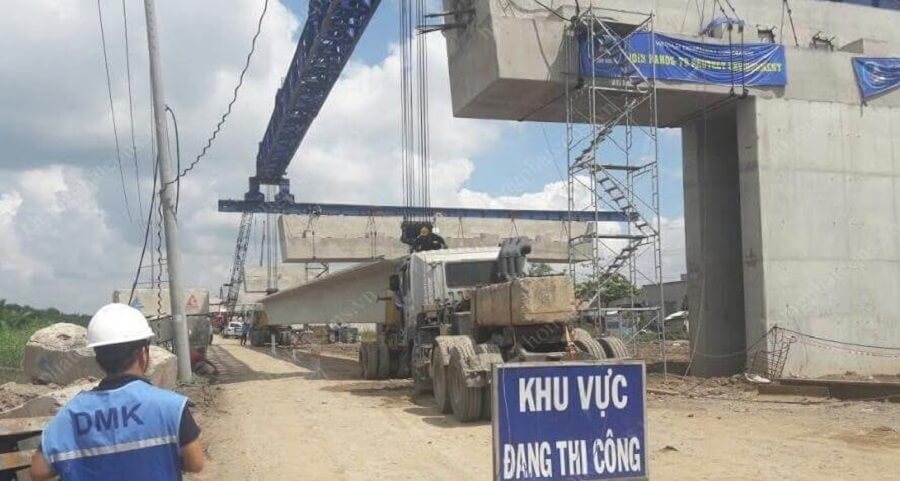

- Phương án chọn và bố trí bãi đúc khi tự sản xuất dầm:
+ Với các dự án qui mô nhỏ, công trình ở vị trí khó khăn, không có đường vận chuyển cung cấp dầm, phải bố trí đúc dầm tại chỗ.
+ Thông thường với công trình có qui mô vừa và lớn, hội đủ điều kiện thuận tiện cho việc vận chuyển, các đơn vị thi công sẽ chọn phương án đúc dầm tập trung gần công trình. Đúc dầm super T tập trung sẽ có nhiều ưu việt về Kỹ thuật và chất lượng dầm; chủ động và tập trung tiến độ lao lắp, hiệu quả kinh tế cao..
- Vị trí thuận lợi là vị trí mà việc vận chuyển cung cấp dầm super T cho lao lắp sẽ bao phủ tuyến công trình với cự ly hợp lý, không quá xa, các điều kiện đường xá cho phép phương tiện xe đầu kéo và rơ mooc vận chuyển dầm dài và nặng (siêu trường, siêu trọng) di chuyển, trở đầu, quay vòng ổn định và an toàn; cự ly trung bình 10-15 km, xa hơn có thể tới 30 km.

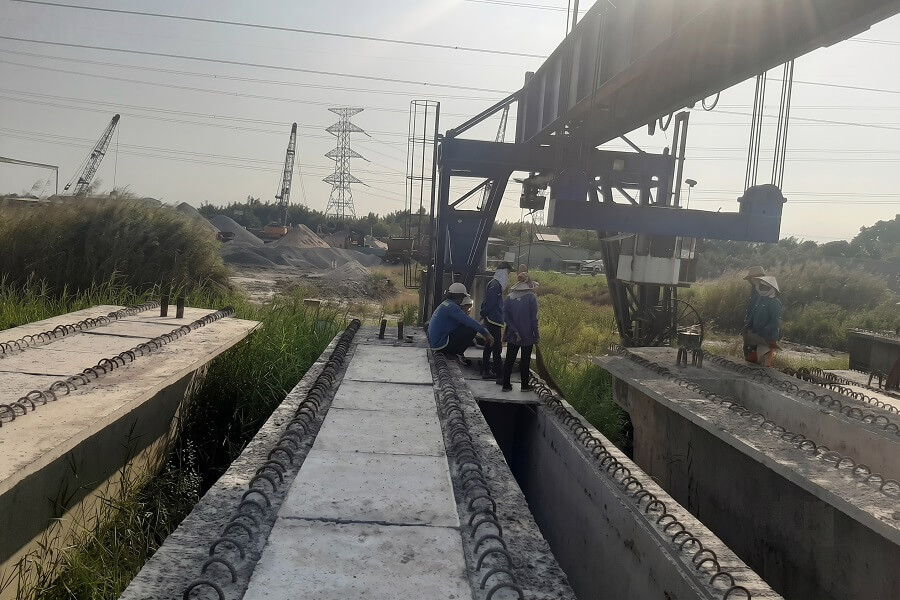

Vị trí và diện tích cần thiết cho bãi đúc dầm super T tập trung
- Khu vực tập kết cốt liệu và trạm trộn bê tông để tự sản xuất và cung cấp bê tông tươi; tốt nhất bố trí bên cạnh có bến thủy để tiếp nhận vật liệu.
- Khu vực đúc dầm. Số lượng bệ đúc cần có để đáp ứng yêu cầu khối lượng dự án, thời gian phục vụ dự án.
- Khu vực xếp và trữ dầm: để kiểm tra hoàn thiện và bảo dưỡng bê tông phát triển đủ cường độ và chờ tiến độ giai đoạn lao lắp. Vì vậy diện tích khu vực trữ dầm phụ thuộc tiến độ cấp dầm cho công tác lao lắp.
- Khu vực tập kết vật liệu (thép), gia công cắt uốn và tổ hợp lồng cốt thép;
- Các khu phụ trợ, Đường xe vận chuyển kết nối vào bãi trữ dầm và đường xe phục vụ nội bộ, Hành lang an toàn phía ngoài khẩu độ đường ray cổng trục và nằm dọc hai bên của bãi dầm…
- Một bãi sản xuất dầm super T tập trung: Vị trí và Diện tích khoảng 25 000 - 30 000 m2, có bến thủy nội địa; kết nối đường bộ; ngoài vị trí và diện tích, nguồn điện,...phải lưu ý quan trọng không thể thiếu: phải có nguồn nước đủ yêu cầu chất lượng theo qui phạm cho bê tông DUL.( khác với yêu cầu chất lượng nước cho bê tông thường)
- Trạm trộn bê tông 60 -70 m3 /h , máy xúc cốt liệu (xúc lật) gầu 1,2 - 1,6 m3; xe chở bê tông, bồn 5- 6 m3, Máy cạp ( gầu ngoạm 1,6 m3) bốc nhập cốt liệu.
- Thiết bị cắt uốn gia công thép.
- Bệ đúc và khuôn đúc dầm và các thiết bị phục vụ công tác đổ bê tông.
- Thiết bị gia công rải cáp, căng cáp và cắt cáp cường độ cao (cáp DUL)
- Thiết bị hệ thống phun sương tự động, bảo dưỡng bê tông.
- Cổng trục dầm đôi 80 tấn -90 tấn ( 2 móc chính, một móc phụ 5T), khẩu độ ray từ 42m – 48 m
- Thiết bị thí nghiệm: các thiết bị thí nghiệm cốt liệu, thí nghiệm cường độ bê tông

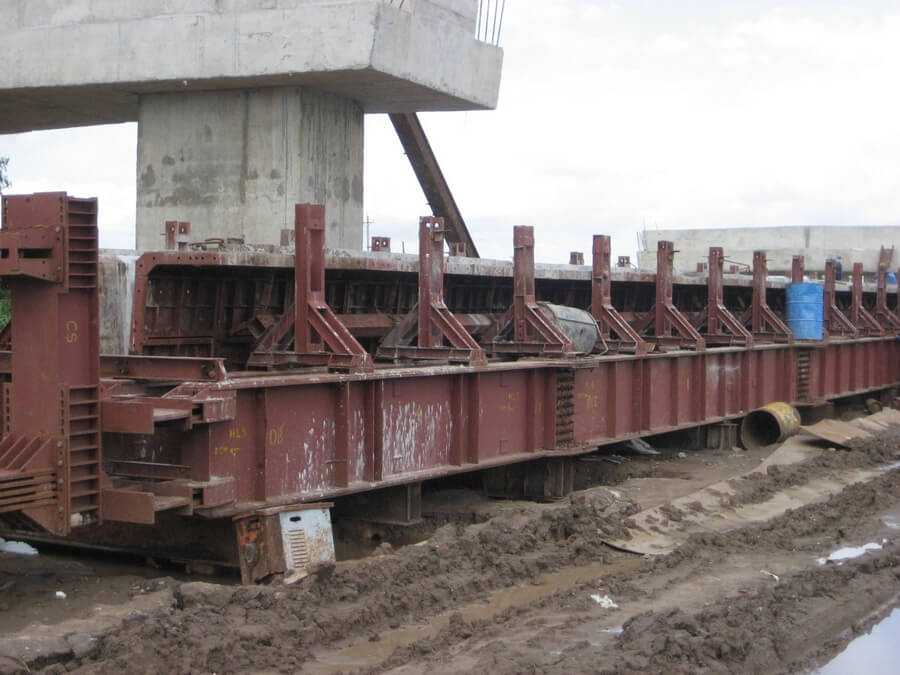

Các thiết bị cơ bản cho một bãi đúc dầm Super T
- Giảm đáng kể chi phí vận chuyển do cung đường vận chuyển hợp lý
- Chủ động phối hợp tiến độ sản xuất – cung cấp – và lao lắp.
- Giá thành sản xuất rẻ.
* Những điều kiện cần có khi tự đúc dầm Super T:
- Phải có mặt bằng,
- Phải đầu tư bệ đúc, chế tạo khuôn, có các trang thiết bị chuyên dùng.
- Phải có bộ máy và nhân sự điều hành, quản lý sản xuất, quản lý chất lượng đủ năng lực.
- 01 Quản lý điều hành chung;
- 02 kỹ sư quản lý sản xuất và làm hồ sơ sản xuất - chất lượng dầm
- 01 Kỹ thuật quản lý chất lượng và thí nghiệm bê tông.( có 01 công nhân phục vụ mẫu)
- …Số lượng Công nhân cho các khâu gia công, và vận hành thiết bị:

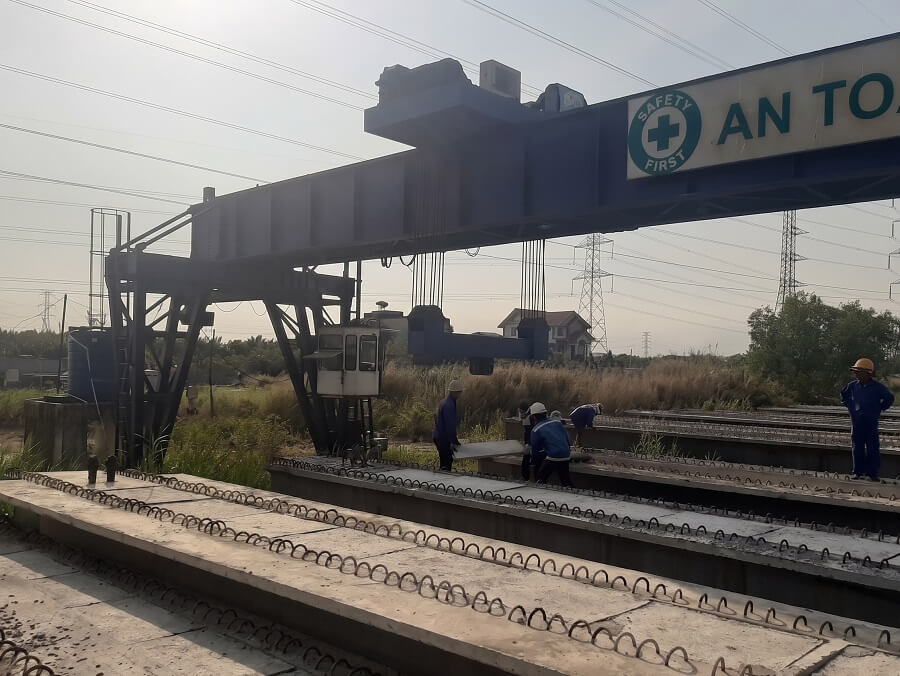

Bộ máy nhân sự cơ bản cho một bãi đúc dầm Super T
Tính sơ bộ cho bãi đúc Loại dầm dài điển hình: 39,20m; Khẩu độ ray cổng trục 43 m.
- Khu cốt liệu và trạm trộn: 2500 m2
- Khu Đúc dầm:rộng 1200 m2 (a), gồm 04 bệ đúc, có 3 đường xe bê tông (xả trực tiếp), diện tích chứa dầm hoàn thiện và bảo dưỡng:(với 04 bệ đúc, mỗi ngày đưa 01 dầm ra hoàn thiện và bảo dưỡng); Diện tích chứa lượng dầm hoàn thiện và bảo dưỡng (bảo dưỡng 5 ngày tiếp theo, chứa tối thiểu được 40 dầm) tối thiểu : 3600 m2(b). Cộng : (a) (b) = 4800 m2 .
- Bãi trữ dầm chờ tiến độ lao lắp: Dầm sau khi bảo dưỡng 5 ngày ( 7 ngày nếu không dùng phụ gia phát triển cường độ sớm) được xếp sang khu trữ dầm. Thời gian trữ dầm ( dự tính) 60 ngày, chờ lao lắp kể từ khi bắt đầu đúc dầm, số lượng dầm cần chứa 60 phiến dầm, xếp chồng so le cánh dầm; diện tích bãi chứa khoảng: 3600 m2.
Sẽ căn cứ kế hoạch tiến độ mỗi dự án để xác định việc trữ dầm cho phù hợp.
- Khu bảo trì cổng trục: 7m * 43 m = 291 m2, nơi cuối bãi cũng là chỗ kết hợp để xe đậu để chất xếp dầm
– Xưởng gia công cốt thép: (Chứa vật liệu thép, cáp thép DUL, gia công và tổ hợp lồng cốt thép) 1200 m2
– Bến thủy bốc dỡ vật liệu 3000 m2
Cộng 6 mục khoảng: 15000m2 là tối thiểu
– Đường nội bộ và 2 hành lang an toàn chân cổng trục :20%= 3000 m2
Cộng 7 mục khoảng: 18.000 m2 là tối thiểu
Trong đó cần chiều dài liên tục khoảng 150 m tối thiểu cho khu vực Đúc và chứa dầm:./.
Chưa tính Khu nhà điều hành, thiết bị thí nghiệm, các phục vụ khác ( nhà ăn- can tin, để xe….)
Thi công bãi đúc dầm Super T được thực hiện theo quy trình sau:
- Định vị, dọn dẹp, lu len đến độ chặt thiết kế
- Ép cọc thử D300 để xác định chiều sâu của cọc.
- Ép đại trà cọc bê tông.
- Đập đầu cọc, vệ sinh cốt thép đầu cọc.
- Đổ lớp bê tông lót dày 10cm.
- Lắp dựng ván khuôn cho gối kê bệ đúc.
- Đổ bê tông cho gối kê bệ đúc.
- Tháo bỏ ván khuôn bệ đúc.
- Lắp dựng ván khuôn lần 1 cho block bệ đúc (bên trái).
- Đổ bê tông lớp thứ nhất phần dưới của block bệ đúc dầm (bên trái).
- Lắp dựng ván khuôn phần thứ hai của block bệ đúc (bên trái)
- Đổ bê tông lớp thứ 2 (phần trên) của block bệ đúc (bên trái)
- Lắp dựng ván khuôn lần 1 cho block bệ đúc (bên phải).
- Đổ bê tông lớp thứ nhất phần dưới của block bệ đúc dầm (bên phải).
- Lắp dựng ván khuôn phần thứ hai của block bệ đúc (bên phải)
- Đổ bê tông lớp thứ 2 (phần trên) của block bệ đúc (bên phải)
- Tháo dỡ ván khuôn bệ đúc.
- Lắp dựng ván khuôn dầm super-T/Hoàn thành bệ đúc dầm.
Hy vọng rằng qua bài viết trên, Xây Dựng Phát Đạt đã cung cấp cho bạn cái nhìn tổng quan về bãi đúc dầm Super T cùng những yêu cầu kỹ thuật cần thiết, giúp bạn có sự chuẩn bị chu đáo và thực hiện dự án của mình một cách thành công. Nếu bạn có nhu cầu thuê thiết bị thi công dầm Super T, hãy liên hệ với chúng tôi qua hotline 0967374466 hoặc 0937668733 - 090307317 để được tư vấn chi tiết nhé!.
